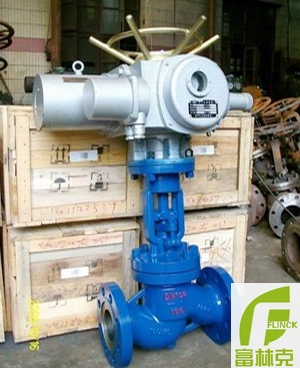

电动法兰截止阀概述
型号：J941H /J941HWJ941Y电动法兰截止阀
富林克J941H电动法兰截止阀由截止阀与Z型多回转电动执行器组成，有开关型、调节型两种，工作电压一般为380VAC,另外需要别的电压可以定制。
特点：
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。
应用领域:
J941H 电动法兰截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
电动 法兰 截止阀型号
阀体材质 | 型号 |
碳钢 | J941H-16C,J941H-25C,J941H-40C,J941H-64C,J941H-100C |
不锈钢 | J941H-16P,J941H-25P,J941H-40P,J941H-64P,J941H-100P |
电动 法兰 截止阀 零部件材料
产品类别 | 零件名称 | |||||||
阀体 阀盖 | 阀杆 | 阀瓣 | 密封面 | 阀杆螺母 | 填料 | 紧固件 | 手轮 | |
J41HY-C 型 J941HY-C 型 | 25 、 WCB | 铬不锈钢 | 2Cr13 25 | H ：不锈钢 Y ：钴基硬 质合金刚 | 铝青铜 | 柔性 石墨 | 优质碳钢 | 可锻铸铁 |
J41W-P 型 J941W-P 型 | 铬镍钛钢 | 铬镍钛钢 | 铬镍钛钢 | 铬镍钛钢 | 不锈钢 | |||
J41W-R 型 J941W-R 型 | 铬镍钼钛钢 | 铬镍钼钛钢 | 铬镍钼钛钢 | 铬镍钼钛钢 | 不锈钢 | |||
J41Y-I 型 J941Y-I 型 | 铬钼钢 | 铬钼钢 | 钴基硬质 合金钢 | 钴基硬质合金钢 | 合金钢 | |||
电动截止阀 技术参数
产品类型 | 适用介质 | 适用温度（ ℃ ） |
J41HY-C 型 J941HY-C 型 | 水、蒸汽、油品 | ≤425℃ |
≤450℃ | ||
J41W-P 型 J941W-P 型 | 硝酸类 | ≤2000℃ |
J41W-R 型 J941W-R 型 | 醋酸类 | ≤200℃ |
J41Y-I 型 J941Y-I 型 | 水、蒸汽、油品 | ≤550℃ |

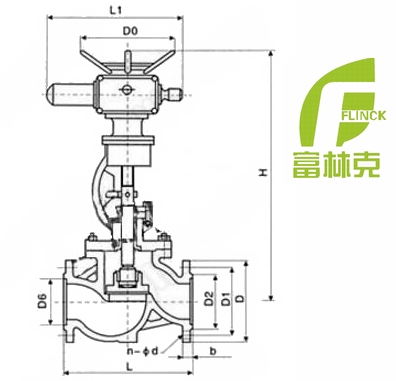

电动法兰截止阀结构图
