详细介绍

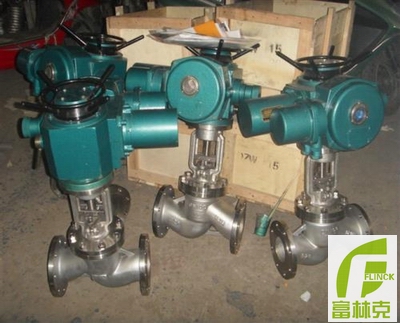

电动柱塞阀描述
型号：BU941SM/H-16-64C/P/R
性能及原理
富林克电动柱塞阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸*相同。有金属和非金属密封。
用途--
电动柱塞阀是由电动执行器和柱塞阀门组成的,当电动执行器通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。本产品广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油、气、燃气、氮气、氢气、液体、硝酸类、醋酸类类介质的管路上作启闭用。
实验项目 | 实验介质 | 实验压力 |
压强实验 | 水 | 1.5PN |
高压密封试验 | 水 | 1.1PN |
低压气密封试验 | 气 | 0.5-O.7MPa |
阀体材料 | 适用温度 | 适用介质 |
铸钢 | ≤ 3 50℃ | 水、蒸汽、油品 |
铸铁 | ≤180℃ | 水、蒸汽、油品 |
不锈钢 | ≤200℃ | 硝酸、醋酸 |
含钼不锈钢 | ≤200℃ | 氮、氢、尿素等 |
DN(mm) 尺寸（ mm ） | U941SM-25(40)(N.m) | ||||||||||||
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 |
PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |

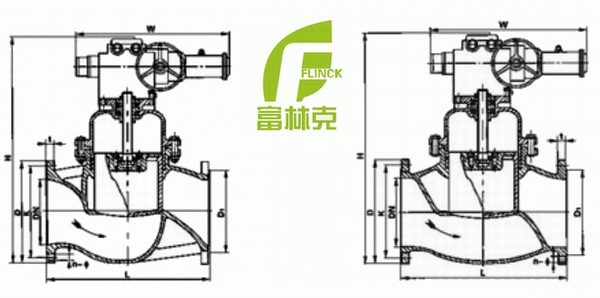

电动柱塞阀结构图
DN(mm) 尺寸（ mm ） | （ UJ941H ） U941SM | ||||||||||||
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
型号 | SMC-03 | SMC-00 | SMC-00 | SMC-00 | SMC-0 SMC-1 | SMC-0 SMC-1 | SMC-1 | SMC-1 SMC-2 | SMC-1 SMC-2 | SMC-1 SMC-2 | SMC-1 | SMC-2 | SMC-3 |
W | 865 | 910 | 910 | 910 | 940 1052 | 940 1052 | 1052 | 1052 1150 | 1052 1150 | 1052 1150 | 1150 | 1150 | |
D | 165 | 185 | 200 | 235 | 270 | 300 | 360 （ 375 ） | 425 （ 450 ） | 485 （ 515 ） | 555 （ 580 ） | 620 （ 666 ） | 670 （ 685 ） | 730 （ 755 ） |
K | 125 | 145 | 160 | 190 | 220 | 250 | 310 （ 320 ） | 370 （ 385 ） | 430 （ 450 ） | 490 （ 510 ） | 550 （ 585 ） | 600 （ 610 ） | 660 （ 670 ） |
D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274 （ 284 ） | 330 （ 345 ） | 389 （ 409 ） | 448 （ 465 ） | 503 （ 535 ） | 548 （ 560 ） | 609 （ 615 ） |
t | 20 | 22 | 24 | 24 | 26 | 28 | 30 （ 34 ） | 32 （ 38 ） | 34 （ 42 ） | 38 （ 46 ） | 40 （ 50 ） | 42 （ 50 ） | 44 （ 52 ） |
n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 （ 12-30 ） | 12-30 （ 12-33 ） | 16-30 （ 16-33 ） | 16-33 （ 16-36 ） | 16-36 （ 16-39 ） | 20-36 （ 20-39 ） | 20-36 （ 20-42 ） |
