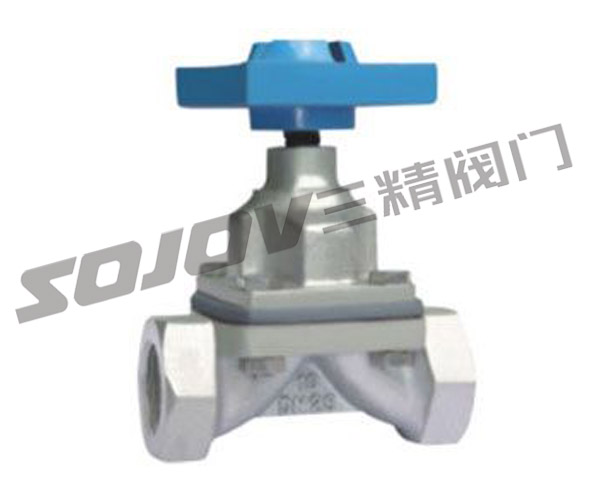

| 内螺纹隔膜阀门用途： 内螺纹隔膜阀于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。 适用温度：≤120℃、≤150℃（按照隔膜材料）压力等级：PN（MPa） 0.6 1.0 1.6
内螺纹隔膜阀材料： 阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢 隔膜：橡胶 阀瓣：铸铁、不锈钢 阀杆：碳钢、不锈钢 手轮：铸铁 内螺纹隔膜阀测试： 衬里层：电火花检测 试验与检验按BS6755标准 公称压力：PN（MPa） 阀体：PN×1.5 密封：PN×1.1 内螺纹隔膜阀主要尺寸参数： | 公称通径 | 公称压力
MPa | 工作压力
MPa | L
mm | SW
mm | b
mm | H1
mm | H2
mm | D0
mm | 质量
Kg/kilos | | DN | G | | 8 | 1/4 | 1.6 | 1.6 | 50 | 20 | - | 60 | 66 | 45 | 0.6 | | 10 | 3/8 | 50 | 24 | - | - | - | 45 | 0.7 | | 15 | 1/2 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 | | 20 | 3/4 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 | | 25 | 1 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 | | 32 | 1 1/4 | 120 | 58 | 18 | 137 | 156 | 96 | 3.3 | | 40 | 1 1/2 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 | | 50 | 2 | 165 | 85 | 20 | 167 | 192 | 96 | 5.8 | | 65 | 2 1/2 | 1.0 | 203 | 60 | 20 | 190 | 225 | 165 | 9.5 | | 80 | 3 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 | |
